裂縫修復前首先應弄清楚產(chǎn)生的原因、判斷裂縫的類型。裂縫只是一種跡象而不是問題所在。因此，如果沒有首先加固地基，而去填補由于支護結(jié)構(gòu)的引起的經(jīng)常性擴大裂縫是沒有用的。同樣地，對于強度不夠或者因受力過度而彎曲的梁，在梁被加固前修補彎曲裂縫也是沒有用的。

       常用的有三種基本的裂縫修復方法：

1、用環(huán)氧樹脂灌漿，把開裂的混凝土兩側(cè)“粘合”起來；

2、用定位銷釘把裂縫“縫合”起來；

3、擴大裂縫再用柔性或者半剛性密封材料來填充裂縫。



        但是目前還沒有一種理想的多功能材料不僅僅能夠進行結(jié)構(gòu)剛度的修復、又有一定的伸縮性、又能有優(yōu)異的耐候性等等。

        樹脂灌漿的方法適用于固定主要裂縫，且以穩(wěn)定裂縫為主。這些裂縫明顯減小了構(gòu)件的強度和剛度。粘合的方法是為了阻止裂縫繼續(xù)發(fā)展，也可以加強構(gòu)件的剪切剛度。

        封閉的方法主要用在活動裂縫上，用來阻止水的侵入并且用這種方法來減小銹蝕的可能性。這種方法同樣可以防止裂縫內(nèi)形成堆積，從而妨礙收縮并且造成裂縫的繼續(xù)破壞。在這種方法中，可以通過表面打磨或切槽的方法來處理裂縫表面。然后再用水、壓縮空氣清洗裂縫，之后用密封材料填充好就行了。如果密封材料是矩形的，底面應該覆蓋防膠粘劑來避免粘結(jié)，并且可以允許密封材料有適當?shù)淖冃巍?o:p>

        對于滲漏的非結(jié)構(gòu)型裂縫，其典型修復包括灌注聚氨酯或環(huán)氧樹脂的方法，聚氨酯很適合用來阻止漏水。下面重點介紹一下樹脂灌漿修補裂縫的方法。

        在裂縫修復方法中，環(huán)氧樹脂灌注法是最常見的方法之一。由于環(huán)氧樹脂灌注法也是最容易被錯誤理解的方法之一，因此才會有更多的討論。在這個工序中，裂縫、混凝土的微裂隙以及混凝土和鋼筋的空隙被灌入了環(huán)氧樹脂。環(huán)氧樹脂和混凝土間的粘結(jié)比混凝土自身的粘結(jié)還要強，所以如果沒有進一步的變形或破壞發(fā)生，修復材料應該和新的材料一樣好。

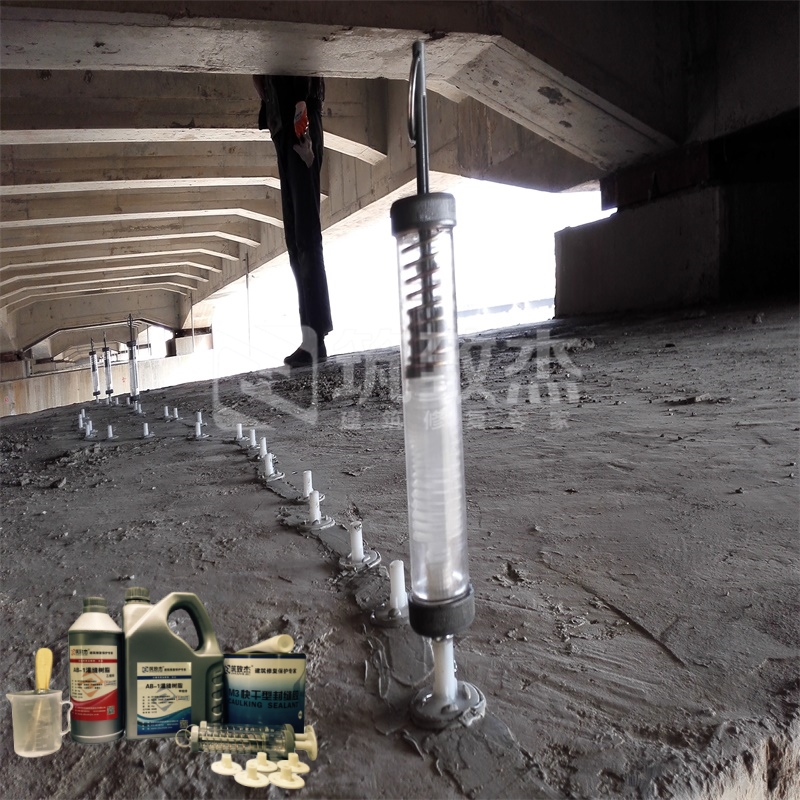

        這種修復方法主要適用于穩(wěn)定裂縫和干燥環(huán)境的裂縫。對于那些潮濕環(huán)境和含氯化物成分顯著的混凝土來說，并不推薦直接使用環(huán)氧樹脂灌注法。因為在沒有確定原因的情況下，裂縫只是銹蝕的表面現(xiàn)象。盡管灌注技術(shù)發(fā)展得較好，但是實際操作中仍然有很多的誤區(qū)，如灌注過程灌漿孔的的位置、間距設(shè)置、密封和灌漿材料的選擇以及壓力的選擇和飽滿度如何確認等等。有經(jīng)驗的人員知道在哪里設(shè)置灌漿孔、灌注材料的特點、灌注多長時間，并且在什么樣的壓力下灌注等等。



        筑致杰AB-1灌漿樹脂具有低粘度（100cP左右）的特點，能夠流進細小的裂縫，所以它們常常被用作裂縫灌注材料。通過毛細孔壓力能夠幫助樹脂進入到細小的裂縫中去。為了保證灌注的飽滿度需要持續(xù)的灌注。

        怎樣確認是否灌注飽滿？一個簡單的原則認為，當灌漿孔的相鄰孔有灌漿樹脂溢出的時候，就可以停止灌注了。其實不然。根據(jù)我們的經(jīng)驗，這種灌漿孔返膠的方法對于典型的收縮裂縫的灌注是不起作用的。樓板收縮裂縫是一種最常見的裂縫，特點是上寬下窄。在這種情況下，環(huán)氧樹脂很可能從表面附近就溢出了，在上方施工的這種情況可能會更明顯，它會很快地從相鄰的孔流出來。這個時候如果停止灌注，就會導致裂縫只是部分地被填補。所以，我們在持續(xù)灌注后還要加入點膠的工序，以保證灌注效果更加有效，這樣的工作需要有經(jīng)驗的人員。

        當裂縫被填補，灌漿孔被移走后，可以根據(jù)需要使表面平整和光滑或者做外觀色差處理。這樣工作就完成了。
